ТАБЛИЧНЫЕ МОДЕЛИ

§ 8. Табличные модели

Основные темы параграфа:

♦ таблицы типа «объект — свойство»;
♦ таблицы типа «объект — объект»;
♦ двоичные матрицы.

Таблицы типа «объект — свойство»

Еще одной распространенной формой информационной модели является прямоугольная таблица, состоящая из строк и столбцов. Использование таблиц настолько привычно, что для их понимания обычно не требуется дополнительных объяснений.

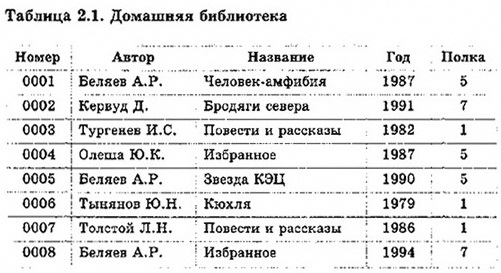

В качестве примера рассмотрим таблицу 2.1.

При составлении таблицы в нее включается лишь та информация, которая интересует пользователя. Например, кроме тех сведений о книгах, которые включены в таблицу 2.1, существуют и другие: издательство, количество страниц, стоимость. Однако для составителя таблицы 2.1 было достаточно сведений, которые позволяют отличить одну книгу от другой (столбцы «Автор», «Название», «Год») и найти книгу на полках книжных стеллажей (столбец «Полка»). Предполагается, что все полки пронумерованы и, кроме того, каждой книге присвоен свой инвентарный номер (столбец «Номер»).

Таблица 2.1 — это информационная модель книжного фонда домашней библиотеки.

Таблица может отражать некоторый процесс, происходящий во времени (табл. 2.2).

Показания снимались в течение пяти дней в одно и то же время суток. Глядя на таблицу, легко сравнить разные дни по температуре, влажности и пр. Данную таблицу можно рассматривать как информационную модель процесса изменения состояния погоды.

Таблицы 2.1 и 2.2 относятся к наиболее часто используемому типу таблиц. Их будем называть таблицами типа «объект-свойство». В одной строке такой таблицы содержится информация об одном объекте (книга в библиотеке или состояние погоды в 12-00 в данный день). Столбцы — отдельные характеристики (свойства) объектов.

Конечно, строки и столбцы в таблицах 2.1 и 2.2 можно поменять местами, повернуть их на 90⁰. Иногда так и делают. Тогда строки будут соответствовать свойствам, а столбцы — объектам. Но чаще всего таблицы строят так, что строк в них больше, чем столбцов. Как правило, объектов больше, чем свойств.

Таблицы типа «объект — объект»

Другим распространенным типом таблиц являются таблицы, отражающие взаимосвязи между разными объектами. Назовем их таблицами типа «объект-объект». Вот понятный каждому школьнику пример таблицы успеваемости (табл. 2.3).

Строки относятся к ученикам — это первый вид объектов; столбцы — к школьным предметам — второй вид объектов. В каждой клетке на пересечении строки и столбца — оценка, полученная данным учеником по данному предмету.

Таблица 2.4 тоже имеет тип «объект-объект». Однако, в отличие от предыдущей таблицы, в ней строки и столбцы относятся к одному и тому же виду объектов. В этой таблице содержится информация о наличии дорог между населенными пунктами с карты из § 2.

Двоичные матрицы

В математике прямоугольная таблица, составленная из чисел, называется матрицей. Если матрица содержит только нули и единицы, то она называется двоичной матрицей. Числовая часть таблицы 2.4 представляет собой двоичную матрицу.

Таблица 2.5 также содержит двоичную матрицу.

В ней приведены сведения о посещении четырьмя учениками трех факультативов. Вам уже должно быть понятно, что единица обозначает посещение, ноль — непосещение. Из этой таблицы следует, например, что Русанов посещает геологию и танцы, Семенов — геологию и цветоводство и т. д.

В таблицах, представляющих собой двоичные матрицы, отражается качественный характер связи между объектами (есть дорога — нет дороги; посещает — не посещает и т. п.). Таблица 2.3 содержит количественные характеристики успеваемости учеников по предметам, выраженные оценками пятибалльной системы.

Мы рассмотрели только два типа таблиц: «объект-свойство» и «объект-объект». На практике используются и другие, гораздо более сложные таблицы.

Коротко о главном

Для представления информационных моделей широко используются прямоугольные таблицы.

В таблице типа «объект-свойство» одна строка содержит информацию об одном объекте. Столбцы — отдельные характеристики (свойства) объектов.

В таблице типа «объект-объект» отражается взаимосвязь между различными объектами.

Числовая прямоугольная таблица называется матрицей. Матрица, составленная из нулей и единиц, называется двоичной матрицей.

Вопросы и задания

1. В чем состоит удобство табличного представления информации?
2. Приведите примеры таблиц, с которыми вам приходится иметь дело в школе и дома. Определите тип, к которому они относятся: «объект-свойство» или «объект-объект».
3. Что такое матрица? Что такое двоичная матрица?
4. Представьте в табличной форме сведения об увлечениях ваших одноклассников. Какой тип таблицы вы используете для этой цели?

Выполните следующие задания:
• определите, какое минимальное количество учителей физкультуры требуется при таком расписании;
• найдите один из вариантов расписания, при котором можно обойтись двумя учителями физкультуры;
• в школе три учителя физкультуры: Иванов, Петров, Сидоров; распределите между ними уроки в таблице так, чтобы ни у кого не было «окон» (пустых уроков);
• распределите между тремя учителями уроки так, чтобы нагрузка у всех была одинаковой.
6. В компьютерной сети узловым является сервер, с которым непосредственно связаны все остальные серверы. Дана следующая двоичная матрица. В ней С1, С2, СЗ, С4, С5 — обозначения серверов сети.

Определите, какой сервер является узловым.

И. Семакин, Л. Залогова, С. Русаков, Л. Шестакова, Информатика, 9 класс
